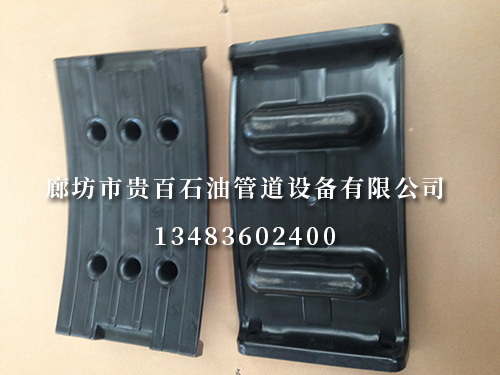

GBC-50绝缘支架

产品概述:
      随着埋地钢质管道顶管穿越的施工工程越来越广泛,管道的外防腐层的保护以及管道绝缘的问题越来越受到行业的重视,在管道施工中,顶管穿越工程无处不在,由于管道穿越的时候经过水泥套管或者钢制套管都要受到很大的摩擦和冲击,那么管道的外防腐层如何才能得到更好的保护呢?从管道防腐层保护和管道绝缘的两个方面考虑,我公司研制了管道绝缘支架这一实用性非常强的产品,在管道穿越套管的时候,安装上高密度聚乙烯材质的绝缘支架后,既能保护管道外防腐层,又能起到管道绝缘的作用,在这种背景下,GBC-50绝缘支架的应用也越来越广泛,越来越被行业认可。因此,管道绝缘支架也逐渐成为了管道外防腐保护者的角色。

GBC-50绝缘支架
GBC-50绝缘支架特点
(1)应用广泛性:我公司研发的管道绝缘支架,广泛应用于石油、天然气、煤气、工业化工液体的输送管道施工穿越公路,河流,桥梁,山脉等,是阴极保护措施不可缺少的阴极保护系列产品中的重要产品。适用于各种条件下管径规格,我公司还可以根据客户需要制造特殊规格的绝缘支架。
(2)良好的牢固性:该产品拥有双重的加固措施,四道紧固线,科学而又方便的将支撑块牢固的紧固在管线上,彻底解决了管道施工中因管径大,穿越距离长而极易造成支撑块移动或单项紧固被创损坏,使支撑块脱落的现象,从而保证施工质量。
(3)解决施工难点,加快施工速度,提高施工质量:我公司按照施工设计要求,把3mm橡胶板固定在绝缘支架内壁,这样防止了在施工中对管道外防腐层的损伤,既能有效的提高施工速度和施工质量,又满足了设计要求。确保了施工质量,降低了施工成本。
GBC-50绝缘支架使用说明
A.支撑间距是根据管壁和输送介质而确定的,一般支撑间距为1.5-2.0米。
B.支架安装:穿越主管端头(套管内1米处)两组支架并排安装,中间段距离按设计要求均匀安装。穿越主管端头(套管内1米处)两组支架并排安装。
C.钢套管:套管为钢制套管时,根据施工工艺要求,若套管长度大于50米,主管穿越前端可使用钢制导向滑车,当穿越主管出套管后,导向滑车拆掉后可供重复使用。
D.混凝土套管:混凝土套管时,穿越长度大于30米,为防止绝缘支架磨损过大,主管穿越前端加设一个或几个钢制导向滑车,导向滑车具体结构可由供货商根据套管规格设计制造。
E.螺栓空行程可使用电动螺丝批紧固以节省施工时间。每块支架间距均匀分装在管体表面,紧固螺栓。一般在3-5公斤左右为宜。
F.安装好支架后再把特制金属加固带沿支架两侧用螺栓紧固,这样起到四点紧固,确保支架不在主管体表滑动。以确保支架非常牢固的紧固在主管体,整体安装完毕。

本文摘自廊坊市贵百石油管道设备有限公司(http://langfangguibai.fht360.com),转载需标明出处。
