平衡压袋

平衡压袋概述:
      随着埋地钢质管道江河、湖泊、海滩、湿地、沼泽等水域穿越的施工工程越来越广泛,如何克服管道在施工中受到的浮力冲击?如何解决管道在水域内的安全运营?这些迫在眉睫的问题便提到了议事日程。在管道施工中,管道穿越水域的情况无处不在,由于管道穿越水域的时候都会受到直接或间接的浮力冲击,管道受到浮力冲击后会产生不规则摇摆,严重影响了管道的运营安全,为此,我公司研制了管道浮力平衡压袋这一实用性非常强的产品,在管道穿越水域的时候,安装上聚丙烯材质的平衡压袋,能有效的平衡掉浮力的冲击影响,从而保证管道在水域中安全运营。在这种背景下,管道浮力平衡压袋的应用也越来越广泛,越来越被行业认可。因此,管道浮力平衡压袋也逐渐成为了管道克服水域浮力冲击的有力帮手!也为管道的安全运营增添了安全保证!

平衡压袋
1. 平衡压袋产品介绍
      管道浮力平衡压袋是一种新型的管道稳管控制产品。是专门为输送石油、天燃气、煤气等长输管道在穿越江河、湖泊、海滩、湿地、沼泽等过程中控制浮力而发明的一种新型稳管配重产品。它在克服了混泥土压重块、混泥土连续包覆、混泥土现浇等传统配重产品的缺陷的同时,还兼顾了水泥压重块制做简单的优点。我们在引进国外先进技术的同时,还根椐本国的国情,地理地质特性,开发出了一系列的管道稳管压重袋产品,分为GBD-PSI、GBD-PSII、GBD-PSIII、GBD-PSIV等四种型号。用户可根椐不同的管径及不同的地理条件,选用不同型号的产品。

平衡压袋
2.平衡压袋产品特性(与水泥压重块比较)
      总的来说,相对于传统的配重产品,管道稳管压重袋具有如下特点:
A、经济:原材料低廉,施工费用低,就地挖取填充物,是当今 廉价的管道浮力配重产品
B、制作周期短:管道稳管压重袋在灌装之后即可送达管道现场,制作时间只需几天。
C、容易安装:安装起来非常容易。先用当地的砾石或沙子灌装压袋,然后沿管线分放,将压重袋压在管线上,然后回填。

平衡压袋
D、方便存放:剩下的袋子可以折叠后存放,等到下一个工程使用。
E、相对配重少:因为排水量少了,压重袋在水中的有效重量要比同等的水泥压重块在水中的有效重量高。
F、环保:传统的混凝土包覆和马鞍型压重块都会有化学物质渗透到地下水中。压重袋的袋体是不可生物降解的聚丙烯纤维,填充物是当地的砾石或沙子,所以,管道浮力控制压重袋就象当地的石头一样环保。
G、沟深适当:不需要加深管沟,不需要额外排水,可以适用于大多数沟底。
H、良好的阴极保护性能:管道浮力控制压重袋体就象填充物那样具有渗透性,给阴极保护和地下水留下通道。
J、软接触:管道浮力控制压重袋是一种软体浮力控制系统,即便是管道有微小的震动,也可以达到稳管及保护防腐层的作用。
K、移动便捷:浮力控制压重袋是不能降解的,如果需要的话,可以 将它移走。

平衡压袋

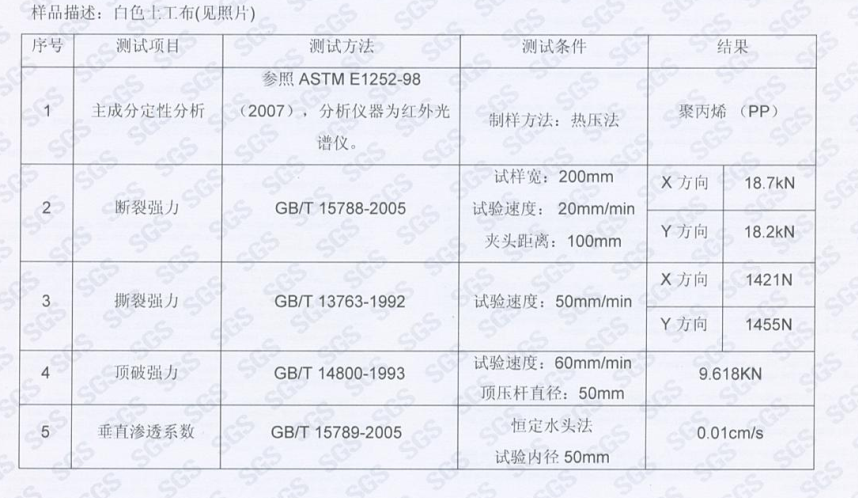

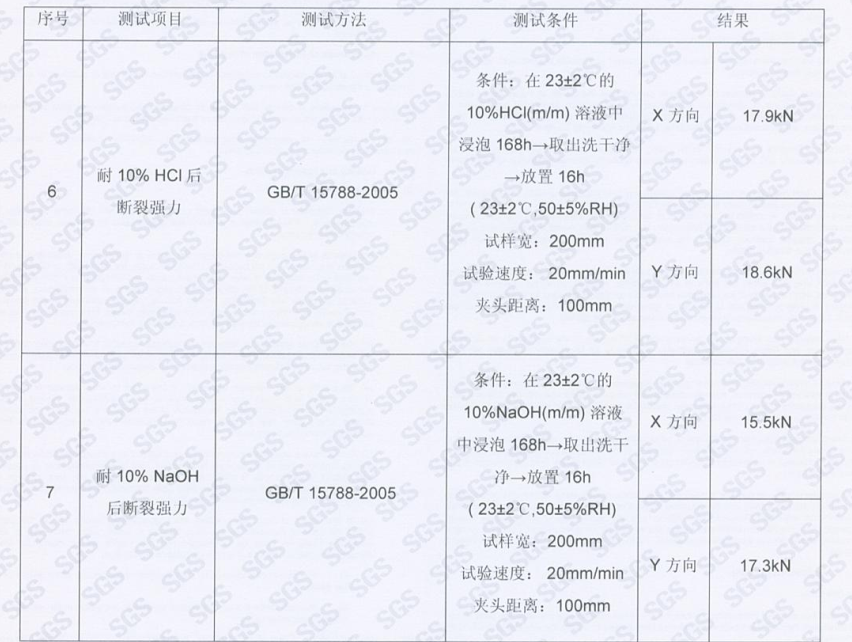

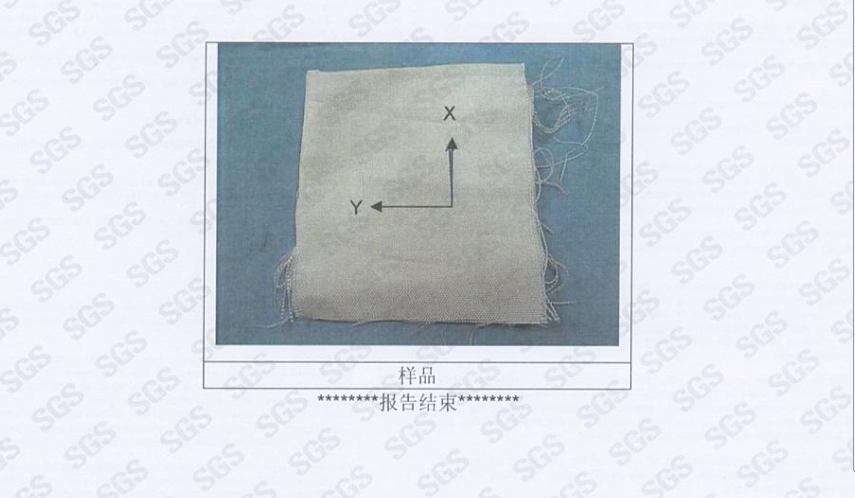

3.平衡压袋原材料性能指标

平衡压袋平衡压袋平衡压袋
4.平衡压袋设计说明
(1)设计依据:GB50423-2007 《油气输送管道穿越工程设计规范》。
(2)使用范围:平衡压袋适用于大开挖穿越的砂、卵砾石、软土地质等水域及高地下水位地区的稳管。
(3)平衡压袋计算及选用:
A.压袋内填充物密度按1460kg每立方米计算;
B.根据《油气输送管道穿越工程设计规范》,配重计算稳定安全系数取1.2 ;
C.平衡压袋的选用规格参见工程量表;
(4)结构形式及材料要求
     A . 压袋填充物质为中粗砂,也可用卵石,卵石粒径不大于30mm,容积率不小于0.8,不能采用耕土;
     B . 平衡压袋需要专门定制,材料应具有抗腐蚀性能且需要满足以下各项技术指标:
(1)平衡压袋材料为聚丙烯材料,表面须平整光滑。材料拉伸强度不小于30MPa,撕裂强度不小于78N/cm;
(2)涤纶缝纫线抗拉强度不小于120MPa,在含10%HCL的溶液中的抗拉强度不小于100MPa,在含10%NaOH的溶液中抗拉强度不小于100MPa;
(3)涤纶吊带在含10%HCL的溶液中的拉伸强度不小于107MPa,在含10%NaOH的溶液中的拉伸强度不小于80MPa,在含10%NaCL溶液中的拉伸强度不小于110 MPa;
(5)施工技术要求
(1)施工过程中要注意保护压袋,避免划伤损坏;
(2)施工时将管道上方的淤泥清除,然后将压袋紧密排列在管道两侧,应边清边压,以免管道上浮;
(3)为便于填充、吊装,施工过程中采取偶数一组进行整体填充吊装(管道两侧均衡排列压放),管沟可根据平衡压袋规格进行适当加宽;
(4)平衡压袋下沟后应尽早回填土,尽量减少烈日暴晒及雨水浸泡时间。

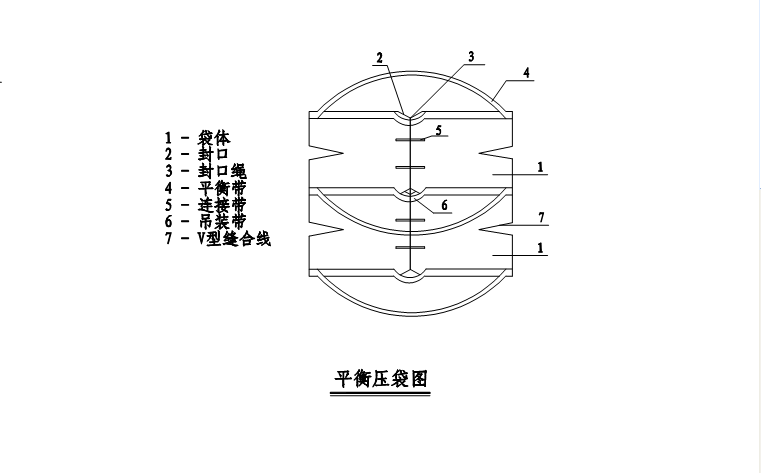

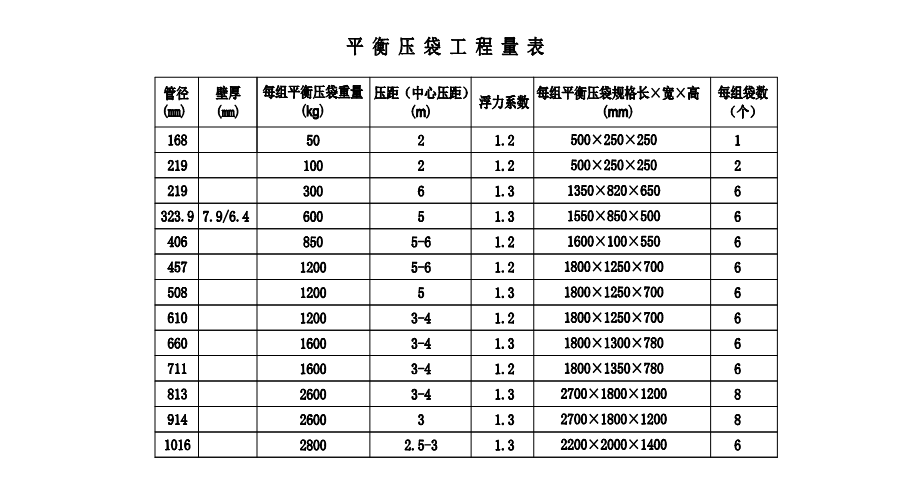

5.平衡压袋外形尺寸及规格

平衡压袋

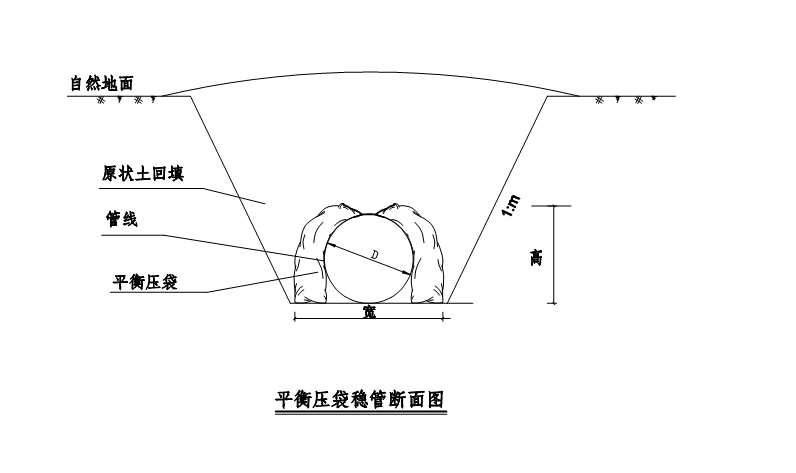

6.平衡压袋应用示意图

平衡压袋平衡压袋

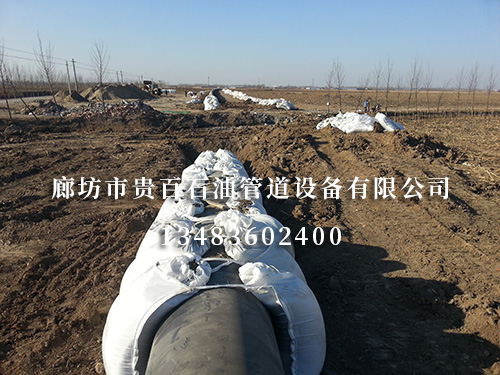

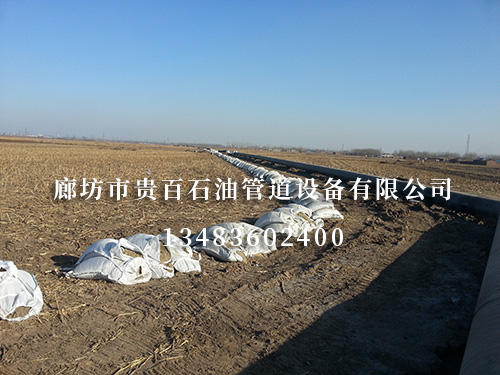

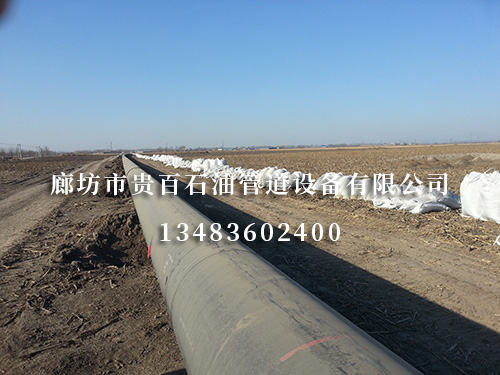

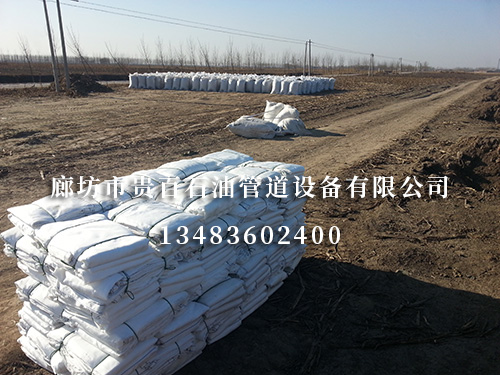

7.平衡压袋实物图

平衡压袋平衡压袋平衡压袋平衡压袋平衡压袋平衡压袋

      如果您需要平衡压袋,欢迎来电咨询!我们期待与您的合作!
